Масляные цилиндры для пресс-форм в основном используются в формах для литья под давлением и в оборудовании для изготовления пластиковых форм, часто с использованием сверхмощных масляных цилиндров стержневого типа HOB (удобны для разборки и обслуживания), а также с использованием тонких масляных цилиндров (используются, когда пространство для установки ограничено).

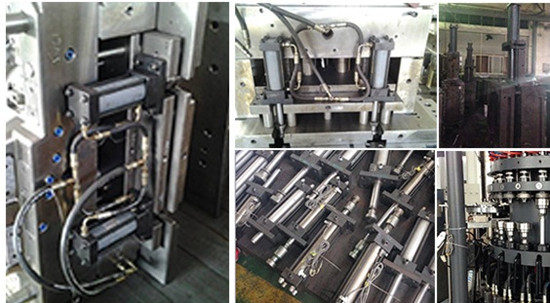

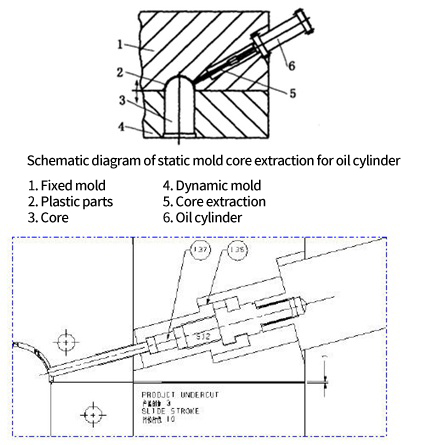

1. Масляный цилиндр для вытягивания фиксированного стержня формы.
Вытягивание фиксированного стержня формы приводится в движение масляным цилиндром, что значительно упрощает конструкцию формы и снижает затраты;Однако необходимо обратить внимание на контроль последовательности действий и блокировку ползуна, чтобы избежать повреждения формы или недостаточной силы блокировки масляного цилиндра, которая препятствует уплотнению, а также недостаточной силы вытягивания стержня, которая предотвращает ползунок от вытягивания.
Когда ход ползуна большой или движущийся ползун формы наклоняется к движущемуся краю формы, если наклонный край используется для вытягивания стержня, его напряжение невелико, и его легко повредить;Масляные цилиндры можно использовать для улучшения стрессовых условий.
3. Масляный цилиндр для выброса продукта.
A. Когда ход выталкивания превышает ход выталкивания литьевой машины, это можно считать для выброса используйте гидравлический цилиндр.
B. Извлечение из фиксированной формы (обычно используемая конструкция для перевернутых форм).
C. Выброс сбоку.

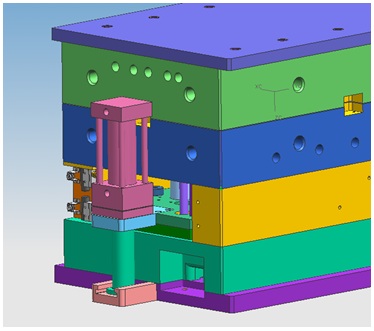

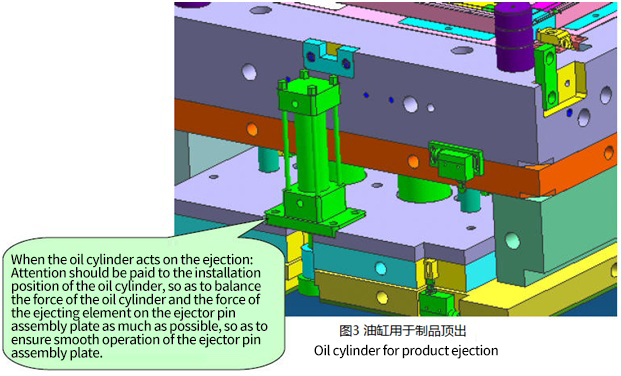

В таких случаях следует уделять внимание установочному положению масляного цилиндра и, насколько это возможно, формировать систему уравновешивающих сил между толкающей силой масляного цилиндра и силой, оказываемой толкающим элементом на узел выталкивающего штифта. пластину, чтобы уменьшить силу опрокидывания пластины в сборе выталкивающего штифта, перемещая направляющую колонну толкающей пластины, и обеспечить плавную работу пластины в сборе выталкивающего штифта.
В целом, при проектировании пресс-формы конструкторы выбирают масляный цилиндр по аналогии, не рассчитывая движущую силу масляного цилиндра.Но если аналогий нет или в каких-то нестандартных ситуациях необходимо правильно рассчитать движущую силу маслоцилиндра, чтобы подобрать подходящий размер маслоцилиндра.См. «Сравнительную таблицу напряжений в диаметре цилиндра давления».
Ход масляного цилиндра определяется на основе хода движущихся компонентов, а при определении хода масляного цилиндра также необходимо учитывать торцевой зазор поршня масляного цилиндра.Функция торцевого зазора поршня состоит в том, чтобы обеспечить достаточную площадь давления масла для плавного запуска цилиндра, избежать невозможности запуска цилиндра из-за недостаточной площади пускового давления масла и уменьшить удар между поршнем и цилиндром.

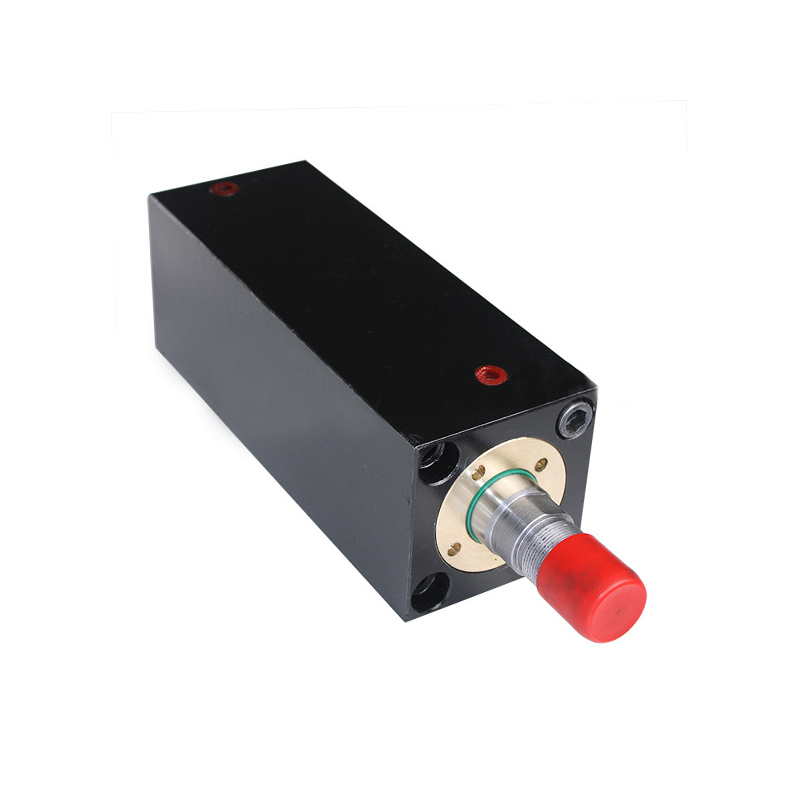

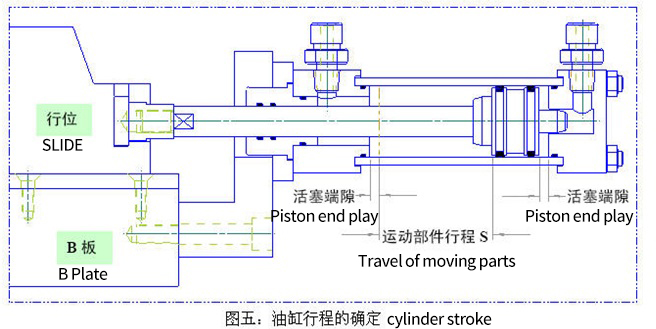

Ход цилиндра L = ход движущихся частей S+2 × люфт поршня
(Концевой зазор поршня обычно выбирается равным 5 мм)
В конструкции пресс-формы масляный цилиндр должен иметь ограничитель хода, чтобы обеспечить люфт поршня;При этом он должен иметь необходимый источник сигналов для автоматического управления при изготовлении пресс-форм.
1. Контроль сигнала выброса баллона:
Пластина выталкивателя должна быть полностью возвращена в исходное положение с помощью масляного цилиндра, чтобы избежать принудительного возврата в исходное положение во время закрытия формы;
Поэтому требуется высокая точность действия переключателя и конструкция устройств регулировки.
2. Сигнал управления масляного цилиндра динамического ползуна:

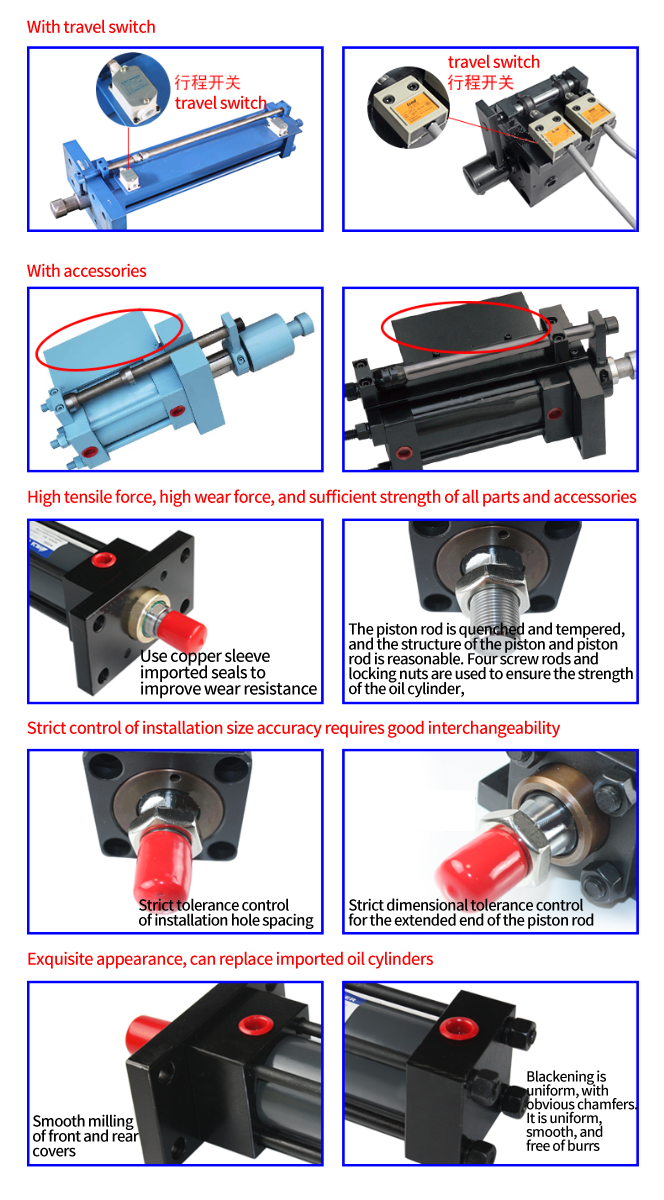

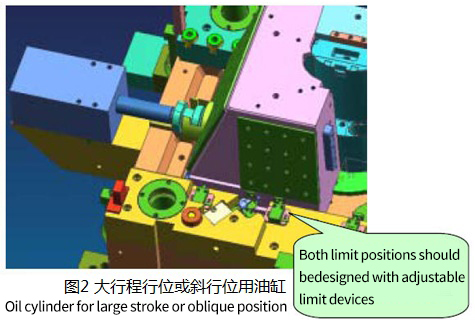

Оба крайних положения ползуна должны быть оборудованы регулируемыми переключателями хода.Если между выброшенной деталью и ползунком возникает столкновение, перед закрытием ползуна необходимо сбросить плату сборки выталкивающего штифта, а закрыть форму можно только после закрытия ползуна.
3. Управление масляным цилиндром ползуна фиксированной формы:
При извлечении деталей из ведомой формы перед открытием формы следует вытащить ползун;Определите, следует ли сначала закрыть ползунок или форму, в зависимости от конкретной конструкции.

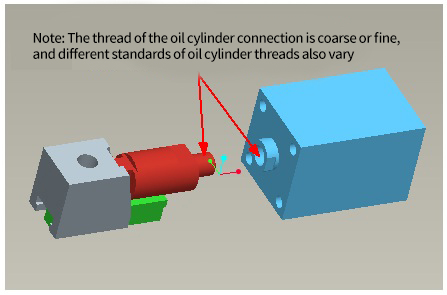

Обратите внимание на то, какая резьба соединена с масляным цилиндром: крупная или мелкая.На чертеже необходимо указать наружный диаметр М Х шаг резьбы, например М18Х1,5.
Особый акцент:
Ход масляного цилиндра контролируется переключателем хода, без использования контроля времени.Для открытия и закрытия масляного цилиндра необходимо использовать ходовой переключатель.
Масляный цилиндр сброса должен быть безопасным и надежным во время выброса и сброса, а методом установки может быть оригинальный корпус или конструкция, показанная на рисунке ниже.Две крепежные пластины масляного цилиндра крепятся винтами M16: одна фиксируется на подвижной пластине крепления формы, а другая фиксируется на пластине выталкивающего штифта и опорной пластине выталкивающего штифта.
Маслопровод имеет быстроразъемную заглушку 3/8.
