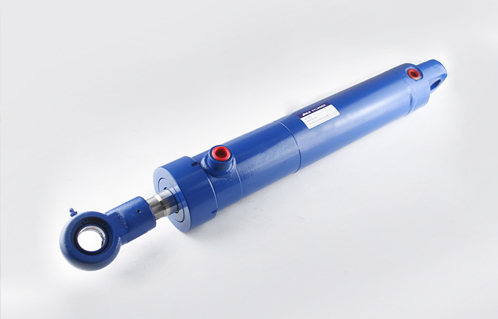

Поршневые гидроцилиндры можно разделить на одноштоковые и двухштоковые конструкции с двумя способами фиксации: фиксацией корпуса цилиндра и фиксацией штока поршня.По действию гидравлического давления различают одно- и двустороннего действия.В гидроцилиндре одностороннего действия масло под давлением подается только в одну камеру цилиндра, и цилиндр обеспечивает одностороннее движение за счет гидравлического давления.Обратное движение достигается за счет внешних сил, таких как сила пружины, собственный вес или внешняя нагрузка.В гидроцилиндре двойного действия движение поршня в обоих направлениях достигается за счет попеременного поступления масла в две камеры, опираясь на действие гидравлического давления.
Он имеет только один поршневой шток на одной стороне поршня, поэтому эффективная рабочая площадь двух камер различна.При одинаковой подаче масла скорость движения поршня различна в зависимости от камеры, в которую подается масло.Когда преодолеваемая сила нагрузки одинакова, разные входы масла в камеры требуют разного давления подачи масла, или, другими словами, сила нагрузки, которую может преодолеть гидроцилиндр санитарного мусоровоза в двух направлениях, различна после срабатывания системы. давление отрегулировано.
Еще один момент: принцип гидравлической передачи – использование масла в качестве рабочей среды для передачи движения путем изменения уплотняемого объема и передачи мощности за счет внутреннего давления масла.
1. Силовая секция – преобразует механическую энергию первичного двигателя в энергию гидравлического давления (гидравлическую энергию).Например, гидравлические насосы.
2. Секция исполнения – преобразует энергию гидравлического давления, подводимую гидронасосом, в механическую энергию, приводящую в движение рабочий механизм.Например, гидроцилиндры, гидромоторы.
3. Секция управления – используется для контроля и регулировки давления, скорости и направления потока масла.Например, клапаны регулирования давления, клапаны регулирования расхода и распределительные клапаны.
4. Вспомогательная секция – соединяет предыдущие три секции вместе, образуя систему, и выполняет такие функции, как хранение масла, фильтрация, измерение и герметизация.Например, трубопроводы и арматура, масляные резервуары, фильтры, аккумуляторы, уплотнения, приборы контроля и т. д.
